Разработка малогабаритного вездехода с гусенично-колесной трансмиссией

全文:

Обоснование. Растущая потребность в универсальном и доступном транспорте для круглогодичной эксплуатации в сложных условиях Самарской области сталкивается с ограниченностью и высокой стоимостью существующих вездеходов [1]. Это противоречие разрешается разработкой трансформируемой трансмиссии, обеспечивающей адаптацию к различным сезонам и типам местности. Представленная разработка позволит расширить возможности выполнения задач в различных отраслях и повысить доступность транспорта в труднодоступных районах региона. Участие в конференции направлено на получение экспертной оценки и содействие в дальнейшей оптимизации и внедрении данной инновационной технологии.

Цель — определить возможность создания универсального и доступного малогабаритного вездехода, способного эффективно функционировать как в зимних, так и в летних условиях эксплуатации.

Методы. Данная работа посвящена разработке малогабаритного вездехода, ключевой особенностью которого является трансформируемая трансмиссия, обеспечивающая адаптацию к различным условиям эксплуатации. Актуальность темы обусловлена потребностью в универсальных транспортных средствах для сельского и лесного хозяйства, поисково-спасательных операций и активного отдыха [2]. Целью исследования является создание конструкции, сочетающей в себе надежность, доступность и возможность быстрой смены типа движителя. В летний период вездеход использует колесную схему (4×4 или 3×3) с возможностью установки шин низкого давления для улучшения проходимости.

В зимний период колеса демонтируются, а вместо них устанавливаются гусеничный движитель и лыжи. Модуль привода гусеницы (рис. 1) состоит из:

• электромотор;
• подшипниковый узел (поворотный кулак переднеприводного автомобиля Волжского Автомобильного Завода) со ступицей и звездочками;
• гусеница с ведомой звездочкой и опорными катками.

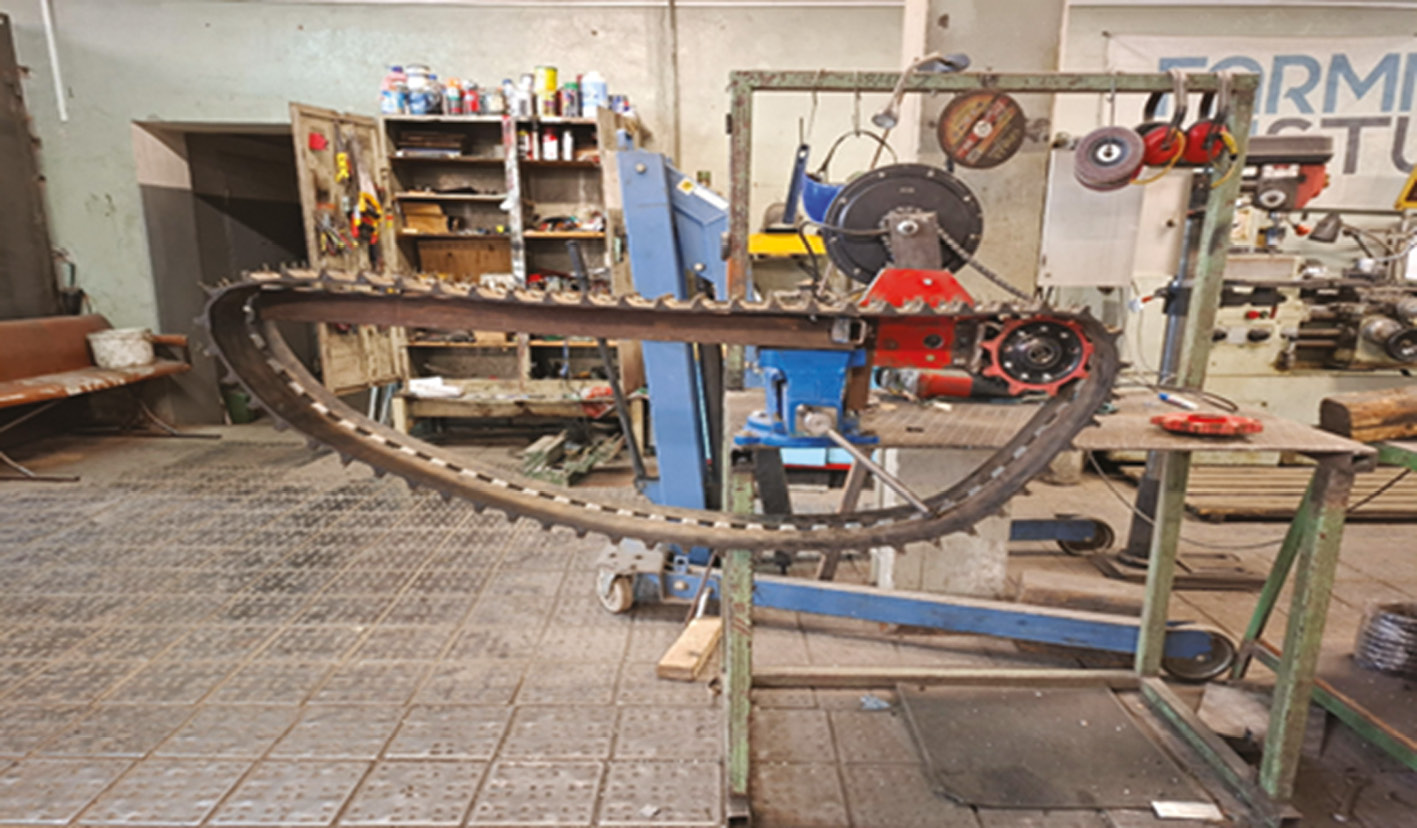

Рис. 1. Конструкция гусеничного режима

Процесс перехода от гусеничного к колесному ходу осуществляется в несколько этапов:

Конструкция предусматривает использование быстросъемных соединений и простых механизмов фиксации, что позволяет выполнять трансформацию в полевых условиях за минимальное время. При переходе с зимнего на летний период эксплуатации необходимо снять ведущую звездочку, блок катков и ведомой звездочки и установить колесо. Вместо лыжи установить мотор колесо (рис. 2).

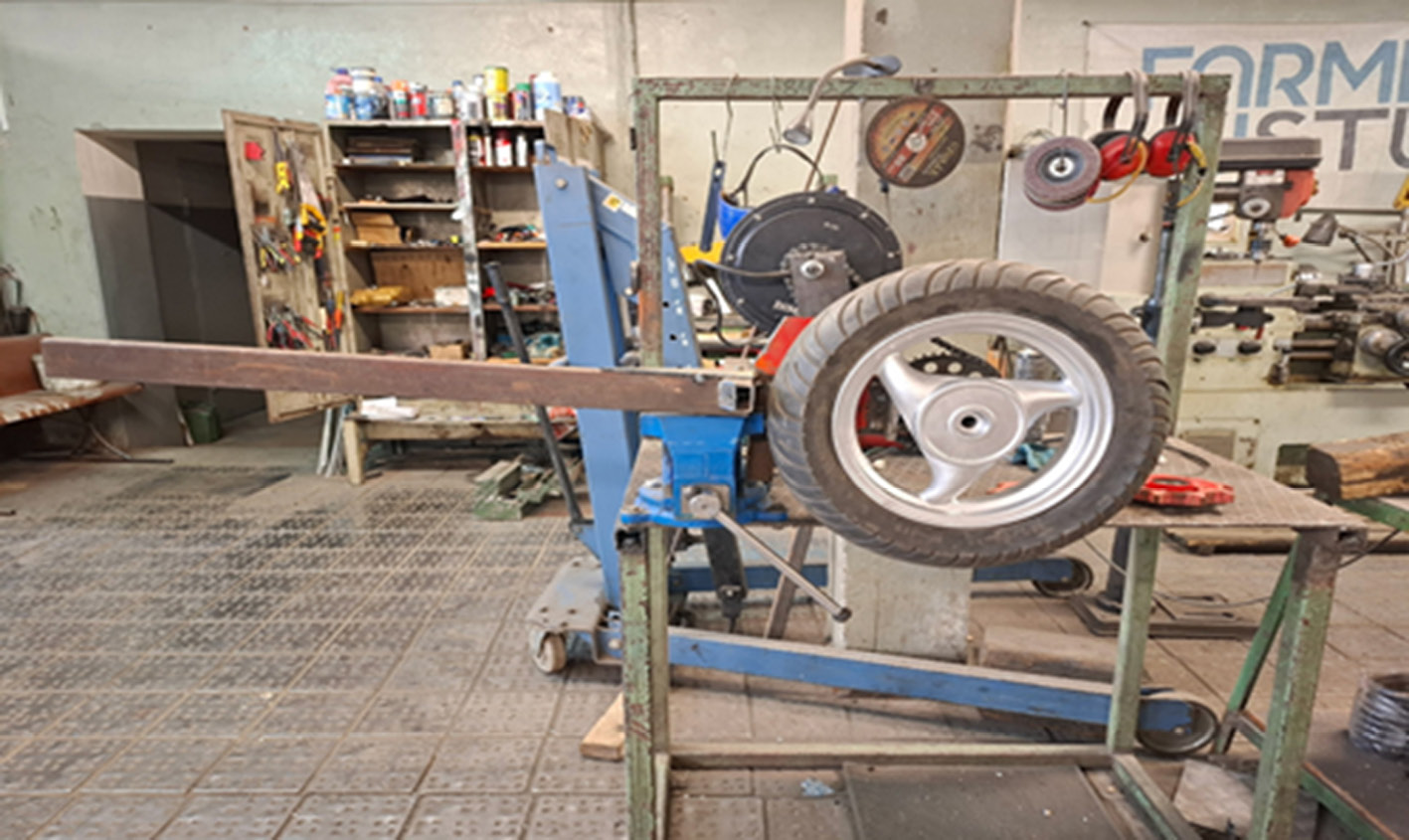

Рис. 2. Конструкция колесного режима

Результаты. Проведено компьютерное моделирование элементов и деталей. Для дальнейшей разработки особое внимание будет уделено анализу распределения нагрузок, прочности узлов и эффективности передачи крутящего момента гусеничного модуля. Планируется провести испытания для подтверждения работоспособности конструкции и возможности ее дальнейшей оптимизации.

Выводы. Разработка универсальной платформы малогабаритного вездехода с трансформируемой трансмиссией (рис. 3) показала, что модульная конструкция и быстрое переключение между режимами обеспечивают эффективность и универсальность на различных типах местности. Моделирование подтвердило работоспособность концепции, что делает этот подход перспективным для применения в сельском хозяйстве, поисково-спасательных операциях и активном отдыхе. Однако дальнейшие испытания необходимы для оптимизации конструкции и повышения надежности [3].

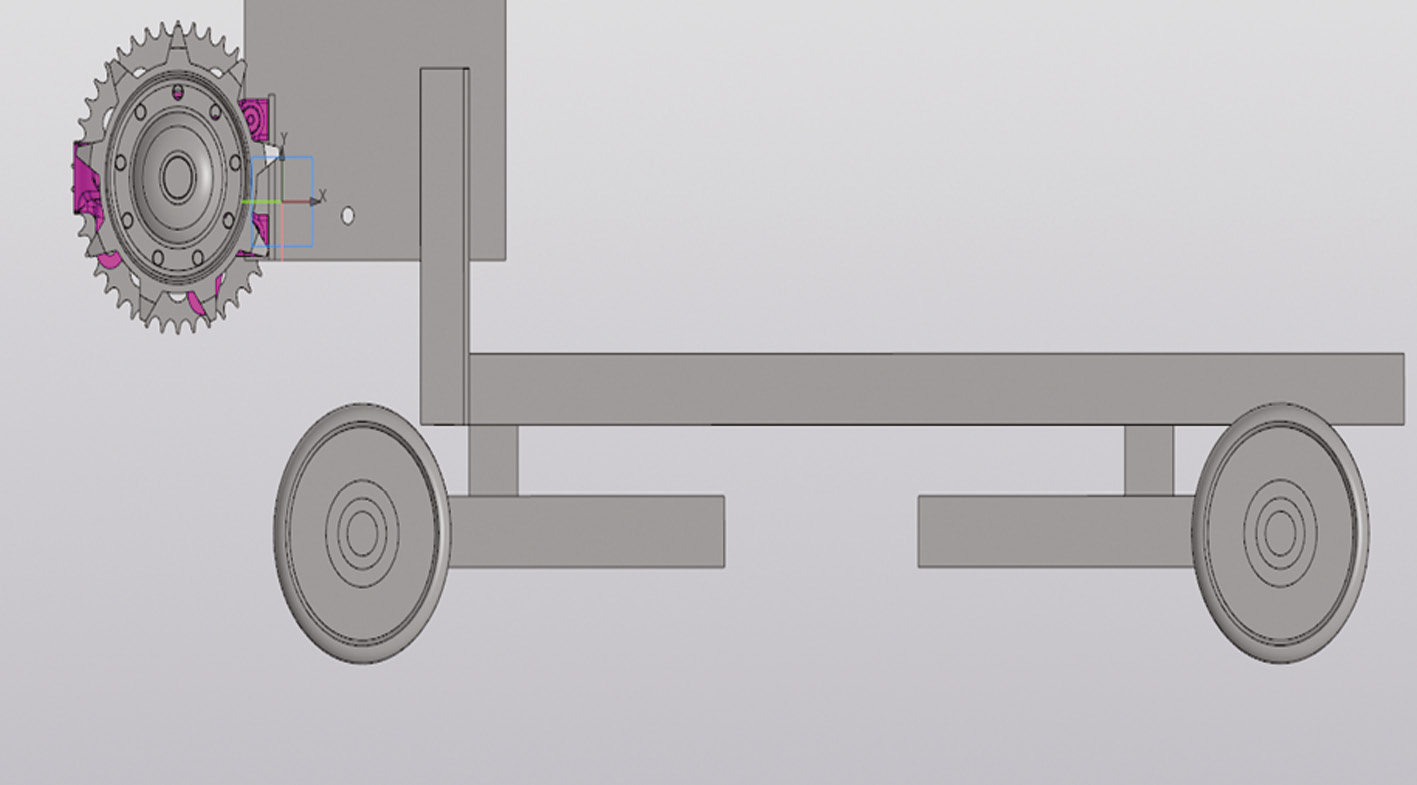

Рис. 3. Гусеница с ведомой звездочкой и опорными катками
